Die vollständige CFD Simulation mit Berechnung der Turbinenleistung auch unter Ka­vitationsbedingungen dient der der Optimierung der gesamtem Anlage und der Ver­kaufsabsicherung von zugesagten Leistungen. Die berechneten Wasserkraftwerke habe ein Leistungsspektrum von 400 kW bis 3.0 MW
Mithilfe der CFD Simulation können Kennfelder der Leitschaufel- und Laufschaufel Stellungen in Abhängigkeit der Fallhöhe und des Massenstroms erstellt werden. Fer­ner können neue Schaufel- und Saugrohrgeometrien auf ihr Potenzial untersucht werden.

Schnittdarstellungen der Geschwindigkeit

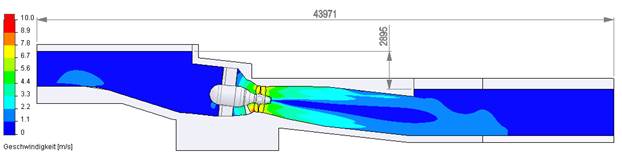

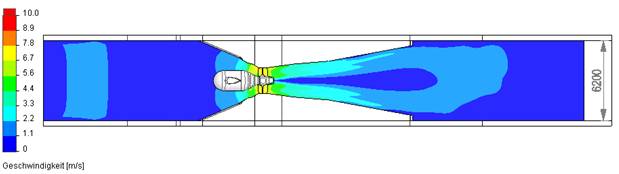

Die Schnittdarstellung zeigt die Strömung durch ein Wasserkraftwerk . Das Saugrohr erfüllt seine Aufgabe gut: die Strömung liegt bis zum Austritt an ohne von einer Seite abzulösen. Im Zentrum der Saugrohrströmung tritt ein keulenartiges Strömungsge­biet mit schleichender Strömung auf.

Stromfadendarstellung der Geschwindigkeit

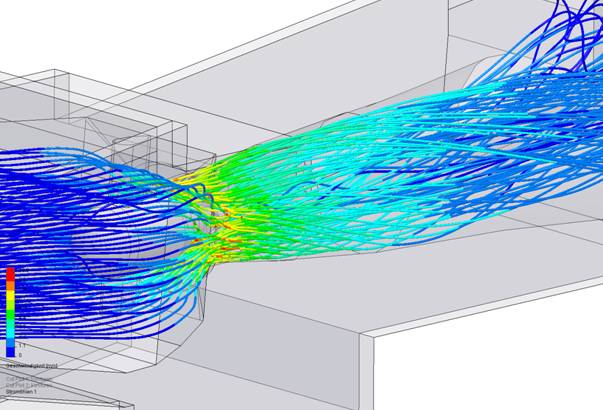

Die Stromfadendarstellung zeigt einen leichten Drall hinter der Turbine. Das deutet auf eine nicht optimal eingestellte Schaufelstellung hin, denn jeder Drall bedeutet Strömungsverlust. Mit optimaler Schaufelstellung würde sich die Turbineleistung er­höhen.

Druckverteilung auf einer Leit- und Laufschaufel im Leistungsoptimum der Anlage

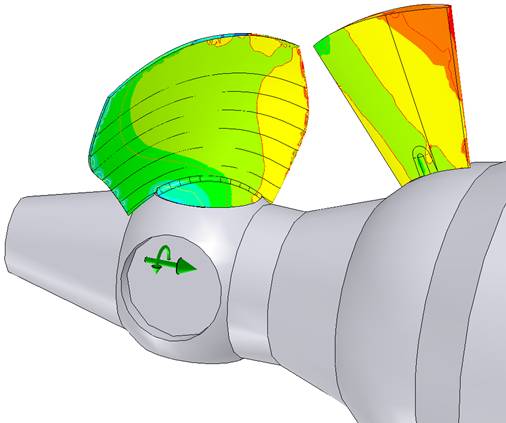

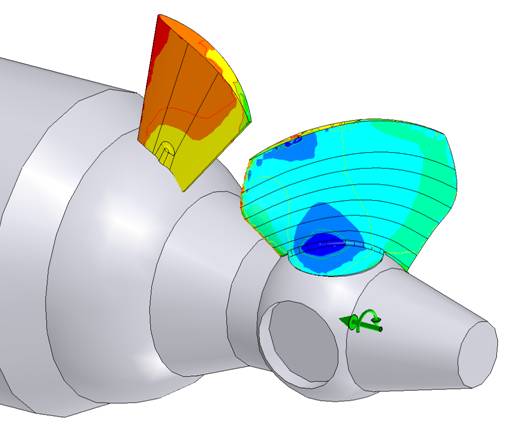

Die Druckverteilung auf den Schaufeln gibt Aufschluss über die Geometrie und die Stellung der Schaufeln. Es können Stellen mit potentiellem Kavitationsbeginn gefun­den werden. Mithilfe dieser Daten kann die Schaufelgeometrie optimiert werden.
